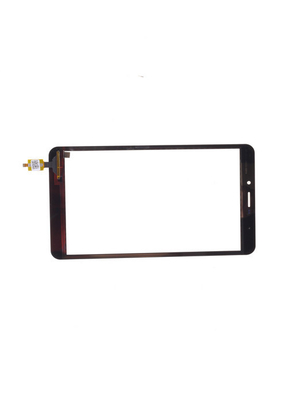

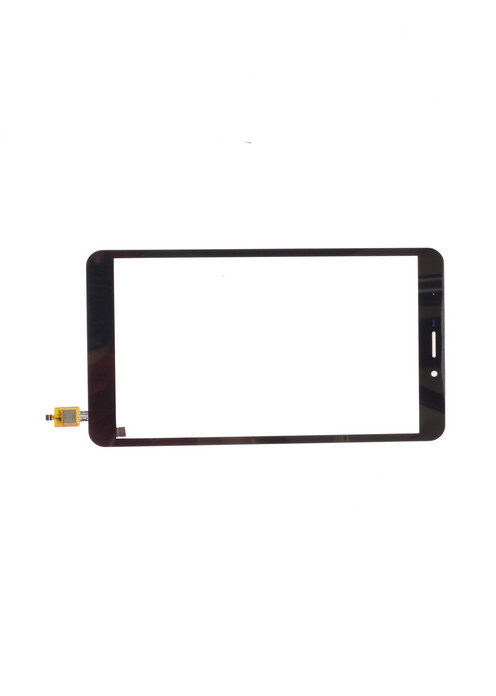

コントローラ ボード GG の構造のカスタマイズされた LCD の接触パネルの保護ガラスの破片

コントローラ ボード GG の構造のカスタマイズされた LCD の接触パネルの保護ガラスの破片

速い細部:

1. 保護ガラス +OCA + センサー ガラス + FPC
2. 表面の硬度: 6H
3. センサー プロセス: 印刷
4. IC: GSL2680 （破片船上に）
5. 厚さ: 1.4±0.1 mm
6. 伝送: ≥87%

TP の指定:

モデルいいえ。	SCT-G70-004975C
サイズ	7 インチ
作用面積	153.6 x 90 の mm
輪郭次元	189.35 x 113.85 mm
構造	保護ガラス + センサー ガラス
保護ガラス	0.7 mm
センサー ガラス	0.55 mm
FPC	Pitch=0.5 mm
表面の硬度	6H
関係	穂軸
IC モデル	GSL2680
伝送	≥87%
実用温度	-20℃~70℃、≤90%RH
保管温度	-30℃~80℃、≤90%RH

LCD の指定:

項目	指定
LCD のサイズ	7.0 インチ（斜め）
運転者の要素	Si TFT の能動態のマトリックス
決断	1024 の × 3 の（RGB） × 600
表示モード	普通白い、Transmissive
ドット ピッチ	0.05 （W） × 0.15 （H） mm
作用面積	153.6 （W） × 90.0 （H） mm
モジュールのサイズ	165.75 （w） ×105.39 （H） ×3.4 （D） mm
表面処理	堅いコーティング、まぶしさ
色の整理	RGB 縞
インターフェイス	デジタル
眺めの方向（灰色の逆転）	6 時
バックライトのパワー消費量	1.6W （Typ。）
パネルのパワー消費量	0.35W （Typ。）
重量	TBD （Typ。）

アセンブリ注意:

• 接触パネルに余分力を出さないで下さい。
• 接触パネルが透明、明確であるので、触れる前に fingerstall か手袋を身に着けることを確かめて下さい。ガラス コーナーによって処理で傷害からのあなたの手そして他の部分を注意して下さい。
• 扱った場合、接触パネルのボーダー中心の部品を接触パネルに土を避けるために握ることを確かめて下さい。 尾を避けるために尾によって接触パネルをゆるみます持ち上げないで下さい。
• 接触パネルの皮をむく尾を避けるために取付け、集まっていることが、重い力が付いている尾を持ち上げない時。
• 付加的なフィルムのような尾に他の部品を、または金属板付けませんでしたり、または取付けないで下さい。 それが後につくために余分力を出すので先端および原因の尾はゆるみます。
• FPC の張力が FPC を破烈させるので、力との FPC を左右に引っ張らないで下さい。
• 接触パネルに空気溝があれば、設計プロダクト構造が空気溝の近くで、液体および粉を確かめなければ時。
• 接触パネルの表面に重い圧力を避けるためには、接触パネルと場合間の 0.2mm-0.5mm の集まっているギャップを保つことを確かめて下さい。

私達について

主要な構造:

■ GG の構造
GG の構造は反傷のためにセンサーのガラス解決と保護ガラスを、ページの構造、高い伝送およびよい効果より懸命に使用します。

■のページの構造
ページの構造はセンサー ガラスの解決と 1 つのペット フィルムを使用します。 成長した加工技術は故障率およびコストを非常に削減します。 それに OGS の構造が付いている同じ水平な重量があります。

■ OGS の構造
OGS は 1 つのガラス解決を使用し、直接保護ガラスの ITO の行なうフィルムを形作り、そしてセンサー技術を使用します。 それに単純構造、ライト、薄くのおよびよいのの利点がありま等を送信します。

主要な材料:

1. IC: 台湾、アメリカ等から。
2. フィルム: 日本、韓国等から。
3. ガラス: 日本、アメリカ、ドイツ等から。

適用:

• スマートな電話
• 車の運行（GPS）
• タブレットの PC （中間）
• 教育の電子工学
• 超本
• 1 (AIO) のすべて
• 家庭用電化製品
• 銀行システム
• スマートな家システム
• 産業設備

環境の状態:

項目	価値
労働環境	-20℃~70℃、≤90%RH
貯蔵の環境	-30℃~80℃、≤90%RH

機械特徴:

項目	価値
指の接触域	Φ≥5mm
伝送	≥87%

電気特徴:

項目	価値
定常電圧	DC2.8~3.3V
絶縁抵抗	>20M、DC25V
働く流れ	12mA~14.5mA
応答時間	≤16ms

信頼性の状態:

項目	条件
高温および湿気	60℃、90%RH、96H
高温貯蔵	70℃/120H
熱衝撃	-20℃ （100 つの周期で 0.5H） ~+70℃ （0.5H）
