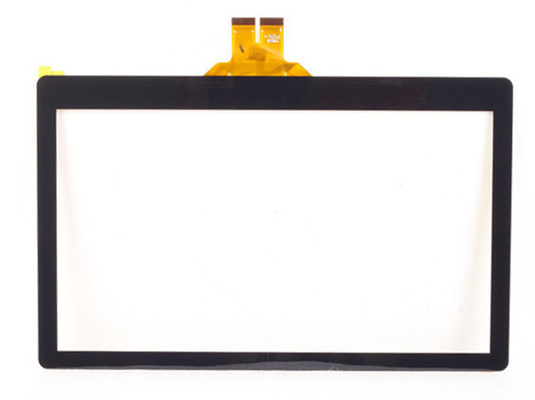

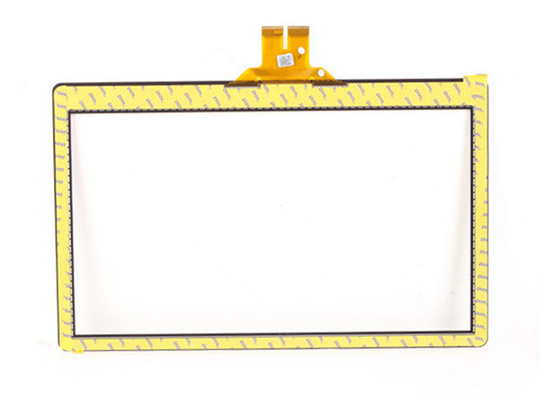

19 インチ LCD のタッチ画面のページの構造、10 容量性複数の接触スクリーンの穂軸の関係

19 インチ LCD のタッチ画面のページの構造、10 容量性複数の接触スクリーンの穂軸の関係

主要な材料:

IC: 台湾、アメリカ等から。

ガラス: 日本、アメリカ、ドイツ等から。

フィルム: 日本、韓国等から。

接触 PanelSpecification:

モデルいいえ。	SCT-GA9-005483A
構造	GG
サイズ	19 インチ
多接触	10 ポイント
作用面積	377.32 x 302.06mm
輪郭次元	407.32 x 332.06mm
保護ガラス	1.1mm
ITO ガラス	1.1mm
表面の硬度	6H
関係	穂軸 + PCB
IC のプロジェクト	GT9115+GT9115+GTM905
透明	≥87%
実用温度	-20℃~70℃、≤90%RH
保管温度	-30℃~80℃、≤90%RH

主要な構造:

• GG の構造

GG の構造はセンサーのガラス技術の解決と保護ガラス、高い伝送と、傷を保護するよい効果またページの構造より懸命にであり。

• ページの構造

ページの構造はセンサー ガラスの解決と 1 つのペット フィルムを使用します。 成長した加工技術は故障率およびコストを非常に削減します。 それに OGS の構造が付いている同じ水平な重量があります。

• OGS の構造

OGS は 1 つのガラス解決で、直接保護ガラスの ITO の行なうフィルムを形作り、そしてセンサー技術を使用します。 それに単純構造、ライト、薄くのおよびよいのの利点がありま等を送信します。

適用:

• 車の運行（GPS）
• 教育の電子工学
• 家庭用電化製品
• 銀行システム
• スマートな家システム
• 産業設備
• タブレットの PC （中間）
• スマートな電話
• 超本
• 1 (AIO) のすべて

環境の状態:

項目	価値
労働環境	-20℃~70℃、≤90%RH
貯蔵の環境	-30℃~80℃、≤90%RH

電気特徴:

項目	価値
定常電圧	DC2.8~3.3V
絶縁抵抗	>20M、DC25V
働く流れ	12mA~14.5mA
応答時間	≤16ms

機械特徴:

項目	価値
指の接触域	Φ≥5mm
伝送	≥87%

信頼性の状態:

項目	条件
高温および湿気	60℃、90%RH、96H
高温貯蔵	70℃/120H
熱衝撃	-20℃ （100 つの周期で 0.5H） ~+70℃ （0.5H）

アセンブリ注意:

1. 接触パネルに余分力を出さないで下さい。
2. 接触パネルが透明、明確であるので、触れる前に fingerstall か手袋を身に着けることを確かめて下さい。 ガラス コーナーによって処理で傷害からのあなたの手そして他の部分を注意して下さい。
3. 扱った場合、接触パネルのボーダー中心の部品を接触パネルに土を避けるために握ることを確かめて下さい。 尾を避けるために尾によって接触パネルをゆるみます持ち上げないで下さい。
4. 接触パネルの皮をむく尾を避けるために取付け、集まっていることが、重い力が付いている尾を持ち上げない時。
5. 付加的なフィルムのような尾に他の部品を、または金属板付けませんでしたり、または取付けないで下さい。 それが後につくために余分力を出すので先端および原因の尾はゆるみます。
6. FPC の張力が FPC を破烈させるので、力との FPC を左右に引っ張らないで下さい。
7. 接触パネルに空気溝があれば、設計プロダクト構造が空気溝の近くで、液体および粉を確かめなければ時。
8. 接触パネルの表面に重い圧力を避けるためには、接触パネルと場合間の 0.2mm-0.5mm の集まっているギャップを保つことを確かめて下さい。
