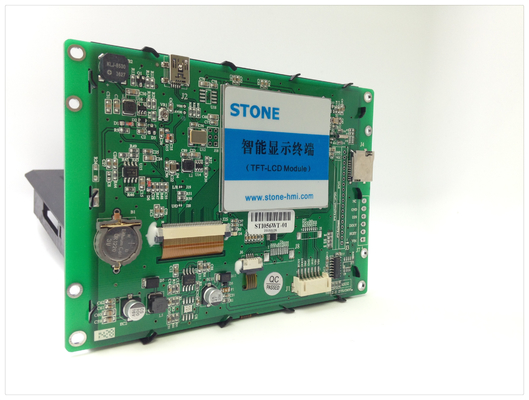

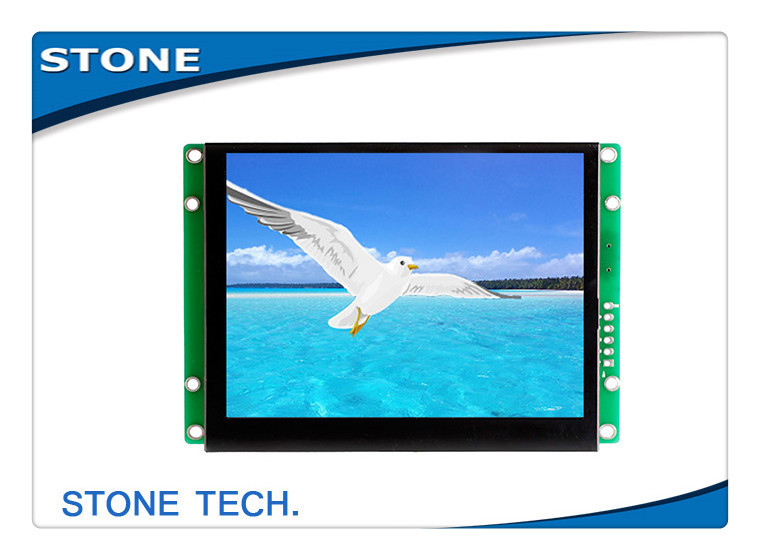

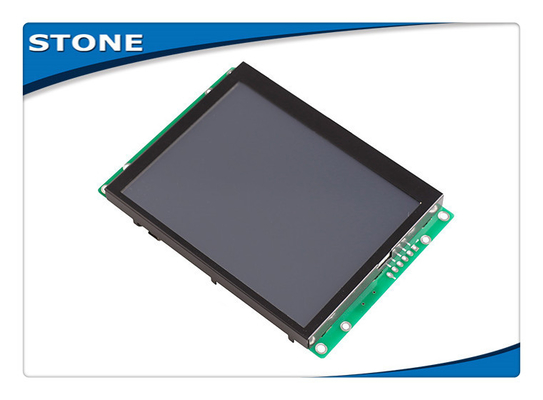

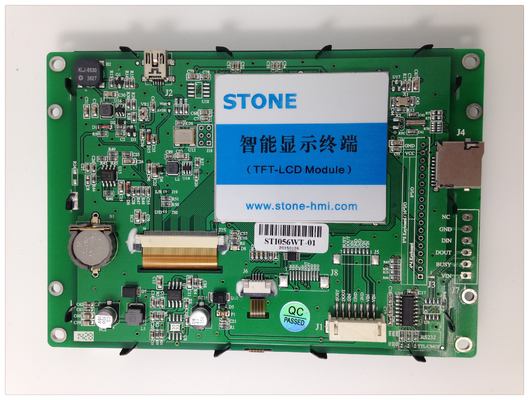

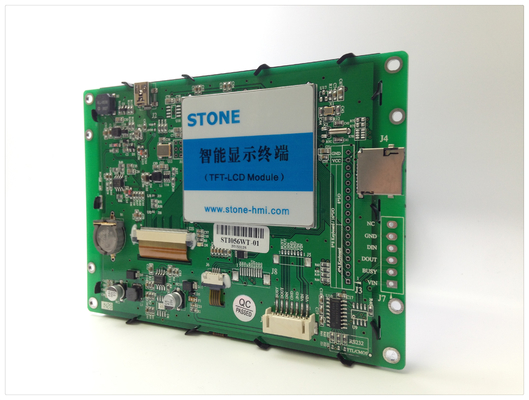

5.6"運転者板モニターのタッチ画面が付いている TFT LCD モジュール
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| サイズ: | 5.6" | 発光色: | 65 K |
|---|---|---|---|
| 解像度: | 640*480 | 表示スケール: | 4:3 |
| バックライト: | LEDが | CPUの: | 皮質 |
| ハイライト: | タッチ画面モジュール,tft 色 LCD の表示 |
||
5.6"運転者板モニターのタッチ画面が付いている TFT LCD モジュール
容易!!! 強力!!! 救うこと!!!
理性的な TFT-LCD モジュールは私達の強力によるあらゆる MCU によって制御することができます及び容易な命令セットは（六角形のコード）、50 ヶ国以上のエンジニアのそう多数新しいプロジェクトのための私達のプロダクトを楽しみます。
1.その美しい「グラフィカル ユーザー インタフェース」のグループを必要性設計して下さい。
2. RS232、RS485 港か TTL の論理によって直接私達の TFT-LCD モジュールによってあなたの装置を、プラグ アンド プレイ接続して下さい。
3.強力な「命令によって TFT-LCD モジュールを制御するために MCU のための簡単なプログラムを置きます」書いて下さい（六角形のコード）。
それはすべてです。 エンジニアのための多くの開発時間そして費用を救うこと。
例えば: イメージ命令 0x70。
送って下さい: 「0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C」
|
|
導入 |
例 |
ノート |
|
AA |
フレームの頭部 |
|
1 つの命令のフレームの頭部 |
|
0x70 |
指令コード |
|
|
|
Pic_ID |
現在の映像の連続番号 |
0x00 0x01 |
ショー映像- 01 |
|
CC 33 C3 3C |
フレーム端 |
|
1 つの命令のフレーム終わり |
私達は PC の TFT-LCD モジュールを使用するのを助けるように簡単な道具箱を提供します。
1.補助機能: 命令セットを TFT の表示を制御するために送る方法を示して下さい。
2.ダウンロード機能: TFT モジュールにイメージおよびコンフィギュレーション・ファイルをダウンロードして下さい
3.タッチ・コントロール機能: ユーザ・インタフェースの多くのボタンを定義し、そして接触コンフィギュレーション・ファイルを作成して下さい。
4.壷ソフトウェア: 壷のコンフィギュレーション・ファイルを作成して下さい。
多くので広く利用された 50 ヶ国以上のさまざまな産業分野。
モデル: STI056WT-01 （産業タイプ）
|
物理的な変数 |
|
|
モデル |
STI056WT-01 |
|
サイズ（インチ） |
5.6" |
|
決断 |
640×RGB×480 |
|
ピクセル間隔 |
× 0.1905 mm の 0.0635 mm （H×V） |
|
色 |
65536 色（16 ビット） |
|
観覧区域 |
× 112.9 mm の 84.67 mm |
|
全体寸法 |
× 143.5 mm の × 101.4 mm の 14.3 mm （N） 15.9 mm （T） |
|
純重量 |
240 g （N） 275 T） g （ |
|
TFT のパネル |
水平な企業のパネル |
|
タッチ画面 |
企業のレベル 4 ワイヤー抵抗 またはタッチ画面なしで任意です。 |
|
バックライト変数 |
|
|
バックライトのタイプ |
LED |
|
明るさ |
280 cd/m2 （明るさは 100 つのレベルで調節可能である場合もあります。） |
|
対照 |
500:1 |
|
バックライトの生命 |
30,000 時間 |
|
視野角 |
70°/70°/50°/70° （L/R/U/D） |
|
働く温度 |
-20°C | +70°C |
|
働く湿気 |
55°C、85% |
|
保管温度 |
-30°C | +85°C |
|
スクリーン モード |
デジタル |
|
パフォーマンス パラメータ |
|
|
CPU |
CortexM3 STM32F103 |
|
LCD のコントローラー |
CPLD EPM240 |
|
リフレッシュ レートを |
60Hz |
|
切り替え速度を描いて下さい |
30 ms/picture （33 pictures/s） |
|
フラッシュ・メモリ |
標準 256m の延長 2GB |
|
映像のための記憶量 |
304 のイメージ |
|
インターフェイス |
RS232/RS485/TTL UART インターフェイス |
|
映像のダウンロード |
MiniUSB2.0 （12Mbps）及び SD カード |
|
電圧範囲 |
DC5.0V | 20V （典型的な価値: 12V） |
|
力 |
2.2 W |
|
テスト レポート |
|
|
MTBF |
4,250,000H |
|
働く温度 |
-20°C | +70°C |
|
空気湿気 |
60°C、90% |
|
連続的な振動テスト |
10-55Hz、1.5mm、10G |
|
影響加速テスト |
6ms、100G |
|
ESD のテスト |
10KV |
|
放射の信頼性のテスト |
44W |
|
TFT LCD モジュールの主要なサイズ |
|
|
サイズ |
決断 |
|
3.5" |
320*240 |
|
4.3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5.6" |
640*480 |
|
5.7" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
8.4" |
800*600 |
|
10.1」 |
1024*600 |
|
10.4」 |
800*600 |
|
12.1」 |
800*600 |
|
15.1」 |
1024*768 |
|
CPU 及び運転装置を使って |
|
MCU によって制御される |
|
表示映像のテキストのカーブ |
|
65536 色 TFT の表示 |
|
広い定常電圧の範囲 |
|
さまざまな産業分野で広く利用された |
|
強力なソフトウェア及び命令一定プログラムを使って |
|
使いやすい! 強力な機能! セービングの費用および時間! |
