1000 cd/m2 明るさ TFT LCD モジュール皮質 CPU/運転者との 5 インチ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| モデル: | STA050WT-01 | サイズ（インチ）: | 5.0" |
|---|---|---|---|
| 解像度: | 640×RGB×480 | ピクセル間隔: | 0.1905mm×0.0635mm （H×V） |
| 発光色: | 65K | 観覧区域: | 101.57 mm×76.18 mm |
| 保存温度: | -30℃ | +85℃ | スクリーン モード: | デジタル |
| ハイライト: | 注文 lcd モジュール,tft の表示モジュール |
||
1000 cd/m2 明るさ TFT LCD モジュール皮質 CPU/運転者との 5 インチ
製品特性
- CPU 及び運転装置を使って
- MCU によって制御される
- 命令による表示映像のテキスト /Curve
- 65536 色 TFT の表示
- タッチ画面
- RS232/TTL UART インターフェイス及び USB 港
- 広い電圧範囲
- 多くので広く利用されたさまざまな産業分野
- 使いやすい! 強力な機能! セービングの費用および時間!
プロダクト変数
モデル: STA050WT-01 （高度のタイプ）
|
物理的な変数 |
モデル: |
STA050WT-01 |
|
サイズ（インチ）: |
5.0' 「 |
|
|
決断: |
640×RGB×480 |
|
|
ピクセル間隔: |
0.1905mm×0.0635mm （H×V） |
|
|
色: |
65536 色（16 ビット） |
|
|
観覧区域: |
101.57 mm×76.18 mm |
|
|
表示次元: |
104 mm×78.6 mm |
|
|
全体寸法: |
131mm×101mm×15.6mm （N） 16.5mm （T） |
|
|
純重量: |
195g （N） 200g （T） |
|
|
TFT のパネル: |
A+ のレベルの企業のパネル |
|
|
タッチ画面: |
企業のレベル 4 ワイヤー抵抗 |
|
|
|
||
|
バックライト変数 |
バックライトのタイプ: |
LED |
|
明るさ: |
400cd/m2 |
|
|
対照: |
500:1 |
|
|
バックライトの生命: |
50,000 時間 |
|
|
視野角: |
70°/70°/50°/70° （L/R/U/D） |
|
|
働く温度: |
-30℃ | +85℃ |
|
|
働く湿気: |
60℃、90% |
|
|
保管温度: |
-30℃ | +85℃ |
|
|
スクリーン モード: |
デジタル |
|
|
|
||
|
パフォーマンス パラメータ |
CPU: |
CortexM3 STM32F103 200MHz |
|
LCD のコントローラー: |
CPLD EPM240 |
|
|
リフレッシュ レートを: |
60Hz |
|
|
切り替え速度を描いて下さい: |
30ms/picture （33 pictures/s） |
|
|
フラッシュ・メモリ: |
標準的な 2GB の延長 4GB |
|
|
映像のための記憶量: |
314 のイメージ |
|
|
インターフェイス: |
RS232 /TTL UART インターフェイス |
|
|
映像のダウンロード: |
MiniUSB2.0 （12Mbps） |
|
|
電圧範囲: |
DC5.0V | 35V （典型的な価値: 12V） |
|
|
力: |
3.0W |
|
|
テスト レポート |
|
|
MTBF: |
4,250,000 H |
|
働く温度: |
-30℃ | +85℃ |
|
空気湿気: |
60℃、90% |
|
連続的な振動テスト: |
10-55Hz、1.5mm、10G |
|
影響加速テスト: |
6ms、100G |
|
ESD のテスト: |
10KV |
|
放射の信頼性のテスト |
44W |
製品の説明

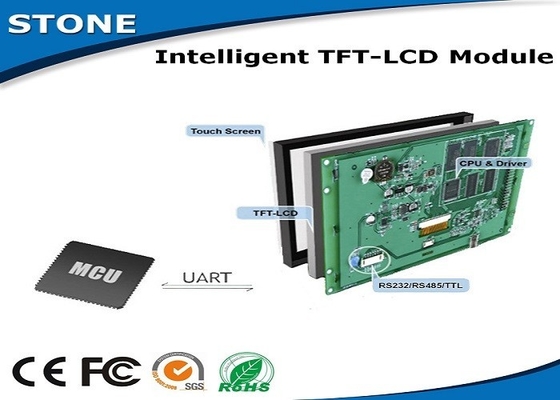

1.使用されるように接触コントローラー及び TFT-LCD の表示システム
2.簡単な「命令によってあらゆる MCU によって制御されて」置きます
3.安価 HMI 装置
操作
1.その「グラフィカル ユーザー インタフェース」のグループを必要性設計して下さい。
2. RS232、RS485 港か TTL の論理によって直接私達の TFT-LCD モジュールによってあなたの装置を接続して下さい。（運転者プログラムを必要としないで下さい）
3. 「命令によって TFT-LCD モジュールを働かせるためにあらゆる MCU のための制御プログラムを置きます」書いて下さい。
ソフトウェア記述
私達は TFT-LCD モジュールを使用するために 3 簡単なソフトウェアを提供します。
1.補助ソフトウェア: 映像およびファイルを TFT-LCD モジュールにアップロードし、示すため
命令。
2.タッチ・コントロール ソフトウェア: コントロール・ファイルを作成するため。
3.壷ソフトウェア: フォント ファイルを作成するため。
すべてのモデル
|
TFT LCD モジュールの主要なサイズ |
|
|
サイズ |
決断 |
|
3.5" |
320×RGB×240 |
|
4.3' 「 |
480×RGB×272 |
|
5.0" |
640×RGB×480 |
|
5.6' 「 |
640×RGB×480 |
|
5.7" |
640×RGB×480 |
|
6.5' 「 |
640×RGB×480 |
|
7.0' 「 |
800×RGB×480 |
|
8.0' 「 |
800×RGB×600 |
|
8.4' 「 |
800×RGB×600 |
|
10.2 ' 「 |
1024×RGB×600 |
|
10.4 ' 「 |
800×RGB×600 |
|
12.1 ' 「 |
1024×RGB×768 |
|
15.0 ' 「 |
1024×RGB×768 |
|
15.6 ' 「 |
1366×RGB×768 |
|
18.5」 |
1366×RGB×768 |
