高リゾリューションのタッチ画面 LCD の表示モジュール 7 インチ 65536 色

High Resolution Touch Screen LCD Display Module 7 Inch 65536 Colors
High Resolution Touch Screen LCD Display Module 7 Inch 65536 Colors

大画像 :  高リゾリューションのタッチ画面 LCD の表示モジュール 7 インチ 65536 色 ベストプライス

商品の詳細:
起源の場所: CN
ブランド名: stone
証明: CE Certificate,FCC Certificate,RoHS Certificate,ISO9001:2008
モデル番号: STA070WT-01
お支払配送条件:
最小注文数量: 1.5kgの
パッケージの詳細: 箱/カートン
受渡し時間: 5-15days
支払条件: T ・ T、ウェスタンユニオン、Paypal
詳細製品概要
モデル: STA070WT-01 サイズ(インチ): 7"
解像度: 800×RGB×480 ピクセル間隔: 0.1905mm×0.0635mm (H×V)
発光色: 65536 色(16 ビット) 観覧区域: 154.08mm×85.92mm
ハイライト:

注文 lcd モジュール

,

tft の表示モジュール

高リゾリューションのタッチ画面 LCD の表示モジュール 7 インチ 65536 色


技術的なデータ

物理的な変数

モデル:

STA070WT-01

サイズ(インチ):

7' 「

決断:

800×RGB×480

ピクセル間隔:

0.1905mm×0.0635mm (H×V)

色:

65536 色(16 ビット)

観覧区域:

154.08mm×85.92mm

表示次元:

156.1mm×88.5mm

全体寸法:

180.8mm×101.4mm×14.5mm (T) N)/16.7mm (

純重量:

250g (T) N)/325g (

TFT のパネル:

A+ のレベルの企業のパネル

タッチ画面:

企業のレベル 4 ワイヤー抵抗
またはタッチ画面なしで任意です。

バックライト変数

バックライトのタイプ:

LED

明るさ:

1000cd/m2
(明るさは 100 つのレベルで調節可能である場合もあります。)

対照:

500:1

バックライトの生命:

50,000 時間

視野角:

70°/70°/50°/70° (L/R/U/D)

働く温度:

-30℃ | +85℃

働く湿気:

60℃、90%

保管温度:

-30℃ | +85℃

スクリーン モード:

デジタル

パフォーマンス パラメータ

CPU:

CortexM3 STM32F103 200MHz

LCD のコントローラー:

CPLD EPM240

リフレッシュ レートを:

60Hz

切り替え速度を描いて下さい:

47 ms/picture (21 pictures/s)

フラッシュ・メモリ:

標準的な 2GB の延長 4GB

映像のための記憶量:

315 のイメージ

インターフェイス:

RS232 /TTL UART インターフェイス
(RS485 にそう伸ばして下さい。)

映像のダウンロード:

MiniUSB2.0 (12Mbps)

電圧範囲:

DC4.5V | 35V (典型的な価値: 12V)

力:

3.7W

テスト レポート

MTBF:

4,250,000 H

働く温度:

-30℃ | +85℃

空気湿気:

60℃、90%

連続的な振動テスト:

10-55Hz、1.5mm、10G

影響加速テスト:

6ms、100G

ESD のテスト:

10KV

放射の信頼性のテスト

44W


すべてのモデル

TFT LCD モジュールの主要なサイズ

サイズ

決断

3.5"

320×RGB×240

4.3' 「

480×RGB×272

5.0"

640×RGB×480

5.6' 「

640×RGB×480

5.7"

640×RGB×480

6.5' 「

640×RGB×480

7.0' 「

800×RGB×480

8.0' 「

800×RGB×600

8.4' 「

800×RGB×600

10.2 ' 「

1024×RGB×600

10.4 ' 「

800×RGB×600

12.1 ' 「

1024×RGB×768

15.0 ' 「

1024×RGB×768

15.6 ' 「

1366×RGB×768

18.5」

1366×RGB×768



適用方法 ----- 3 つの事だけ
ステップ 1: 芸術デザイナーによってグラフィカル ユーザー インタフェース (GUI) を設計して下さい。
ステップ 2: RS232 または TTL インターフェイスによって直接ユーザーの装置によって TFT-LCD モジュールを接続して下さい。
(運転者プログラムを必要としないで下さい。)
ステップ 3: 命令によって TFT-LCD モジュールを働かせるためにあらゆる MCU に制御プログラムを書いて下さい。

ソフトウェア記述
私達は 3 簡単なソフトウェアの下で TFT-LCD モジュールを使用するために提供します。
1.末端の助手: 映像およびファイルを TFT-LCD モジュールにアップロードするため、
そして命令を示して下さい。
2.タッチ・コントロール ソフトウェア: コントロール・ファイルを作成するため。
3.壷ソフトウェア: フォント ファイルを作成するため。

アプリケーション領域 ---- 多くので広く利用されたさまざまな産業分野

  • 医学及び美装置
  • 工学機械類および車装置
  • 電子機器
  • 産業制御システム
  • 電力の企業
  • 市民電子機器
  • 充満装置、給油所装置

等…

プロダクト映像

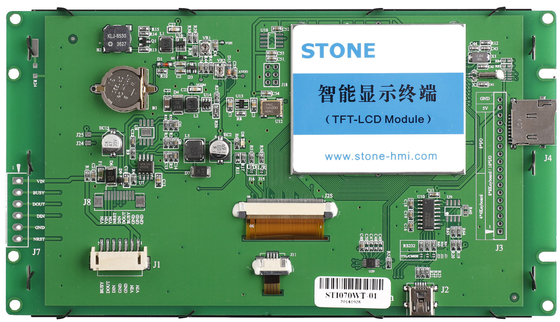

高リゾリューションのタッチ画面 LCD の表示モジュール 7 インチ 65536 色 0
