商品の詳細:
お支払配送条件:
|
モデル: | STA080WT-01 | サイズ(インチ): | 8.0" |
---|---|---|---|
解像度: | 800×RGB×600 | ピクセル間隔: | 0.1905mm×0.0635mm (H×V) |
発光色: | 65536 色(16 ビット) | 観覧区域: | 162.0 mm×121.5 mm |
ハイライト: | 注文 lcd モジュール,tft の表示モジュール |

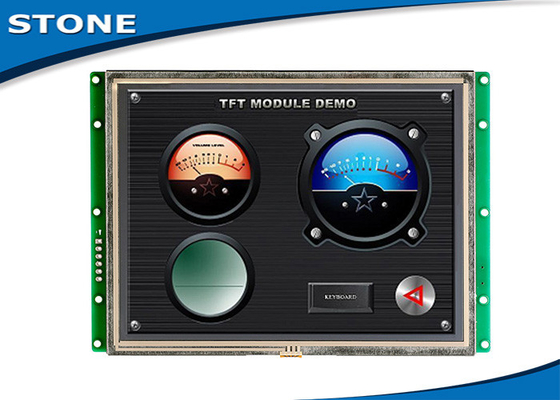

明るい 8.0inch タッチ画面 LCD モジュール、450 cd/m2 LCD のグラフィック ディスプレイ モジュール
物理的な変数 | モデル: | STA080WT-01 |
サイズ(インチ): | 8.0' 「 | |
決断: | 800×RGB×600 | |
ピクセル間隔: | 0.1905mm×0.0635mm (H×V) | |
色: | 65536 色(16 ビット) | |
観覧区域: | 162.0 mm×121.5 mm | |
表示次元: | 164.0 mm×123.5 mm | |
全体寸法: | 204.8 mm×142.4mm×20mm (N) 22mm (T) | |
純重量: | 435g (N) 550g (T) | |
TFT のパネル: | A+ のレベルの企業のパネル | |
タッチ画面: | 企業のレベル 4 ワイヤー抵抗 | |
| ||
バックライト変数 | バックライトのタイプ: | LED |
明るさ: | 450cd/m2 | |
対照: | 500:1 | |
バックライトの生命: | 50,000 時間 | |
視野角: | 70°/70°/50°/70° (L/R/U/D) | |
働く温度: | -30℃ | +85℃ | |
働く湿気: | 60℃、90% | |
保管温度: | -30℃ | +85℃ | |
スクリーン モード: | デジタル | |
| ||
パフォーマンス パラメータ | CPU: | CortexM3 STM32F103 200MHz |
LCD のコントローラー: | CPLD EPM240 | |
リフレッシュ レートを: | 60Hz | |
切り替え速度を描いて下さい: | 47 ms/picture (21 pictures/s) | |
フラッシュ・メモリ: | 標準的な 2GB の延長 4GB | |
映像のための記憶量: | 236 のイメージ | |
インターフェイス: | RS232 /TTL UART インターフェイス | |
映像のダウンロード: | MiniUSB2.0 (12Mbps) | |
電圧範囲: | DC4.5V | 35V (典型的な価値: 12V) | |
力: | 4W |
テスト レポート | |
MTBF: | 4,250,000 H |
働く温度: | -30℃ | +85℃ |
空気湿気: | 60℃、90% |
連続的な振動テスト: | 10-55Hz、1.5mm、10G |
影響加速テスト: | 6ms、100G |
ESD のテスト: | 10KV |
放射の信頼性のテスト | 44W |
操作
1.その「グラフィカル ユーザー インタフェース」のグループを必要性設計して下さい。
2. RS232、RS485 港か TTL の論理によって直接私達の TFT-LCD モジュールによってあなたの装置を接続して下さい。(運転者プログラムを必要としないで下さい)
3. 「命令によって TFT-LCD モジュールを働かせるためにあらゆる MCU のための制御プログラムを置きます」書いて下さい。
ソフトウェア記述
私達は TFT-LCD モジュールを使用するために 3 簡単なソフトウェアを提供します。
1.補助ソフトウェア: 映像およびファイルを TFT-LCD モジュールにアップロードし、命令を示すため。
2.タッチ・コントロール ソフトウェア: コントロール・ファイルを作成するため。
3.壷ソフトウェア: フォント ファイルを作成するため
すべてのモデル
TFT LCD モジュールの主要なサイズ | |
サイズ | 決断 |
3.5" | 320×RGB×240 |
4.3' 「 | 480×RGB×272 |
5.0" | 640×RGB×480 |
5.6' 「 | 640×RGB×480 |
5.7" | 640×RGB×480 |
6.5' 「 | 640×RGB×480 |
7.0' 「 | 800×RGB×480 |
8.0' 「 | 800×RGB×600 |
8.4' 「 | 800×RGB×600 |
10.2 ' 「 | 1024×RGB×600 |
10.4 ' 「 | 800×RGB×600 |
12.1 ' 「 | 1024×RGB×768 |
15.0 ' 「 | 1024×RGB×768 |
15.6 ' 「 | 1366×RGB×768 |
18.5」 | 1366×RGB×768 |
製品の説明
1.使用されるように接触コントローラー及び TFT-LCD の表示システム
2.簡単な「命令によってあらゆる MCU によって制御されて」置きます
3.安価 HMI 装置
プロダクト映像
