商品の詳細:
お支払配送条件:
|
モデル: | STA104WT-01 | サイズ(インチ): | 10.4 |
---|---|---|---|
解像度: | 800×RGB×600 | ピクセル間隔: | 0.1905mm×0.0635mm (H×V) |
発光色: | 65536 色(16 ビット) | 観覧区域: | 211.2mm×158.4mm |
ハイライト: | 注文 lcd モジュール,tft の表示モジュール |
技術的なデータ
モデル: STA104WT-01 (高度のタイプ)
物理的な変数 |
モデル: |
STA104WT-01 |
サイズ(インチ): |
10.4 ' 「 |
|
決断: |
800×RGB×600 |
|
ピクセル間隔: |
0.1905mm×0.0635mm (H×V) |
|
色: |
65536 色(16 ビット) |
|
観覧区域: |
211.2mm×158.4mm |
|
表示次元: |
212.6 mm×159.8mm |
|
全体寸法: |
255mm×176.8mm×16.5mm (T) N)/18.5mm ( |
|
純重量: |
765g (T) N)/805g ( |
|
TFT のパネル: |
A+ のレベルの企業のパネル |
|
タッチ画面: |
企業のレベル 4 ワイヤー抵抗 またはタッチ画面なしで任意です。 |
|
|
||
バックライト変数 |
バックライトのタイプ: |
LED |
明るさ: |
700cd/m2 (明るさは 100 つのレベルで調節可能である場合もあります。) |
|
対照: |
500:1 |
|
バックライトの生命: |
100000 時間 |
|
視野角: |
70°/70°/50°/60° (L/R/U/D) |
|
働く温度: |
-30℃ | +85℃ |
|
働く湿気: |
60℃、90% |
|
保管温度: |
-30℃ | +85℃ |
|
スクリーン モード: |
デジタル |
|
|
||
パフォーマンス パラメータ |
CPU: |
皮質 M3 STM32F103 200MHz |
LCD のコントローラー: |
CPLD EPM240 |
|
リフレッシュ レートを: |
60Hz |
|
切り替え速度を描いて下さい: |
46 ms/picture (22 pictures/s) |
|
フラッシュ・メモリ: |
標準的な 2GB の延長 4GB |
|
映像のための記憶量: |
236 のイメージ |
|
インターフェイス: |
RS232 /TTL UART インターフェイス (RS485 にそう伸ばして下さい。) |
|
映像のダウンロード: |
MiniUSB2.0 (12Mbps) |
|
電圧範囲: |
DC4.5V | 35V (典型的な価値: 12V) |
|
力: |
5.0W |
テスト レポート |
|
MTBF: |
4,250,000 H |
働く温度: |
-30℃ | +85℃ |
空気湿気: |
60℃、90% |
連続的な振動テスト: |
10-55Hz、1.5mm、10G |
影響加速テスト: |
6ms、100G |
ESD のテスト: |
10KV |
放射の信頼性のテスト |
44W |

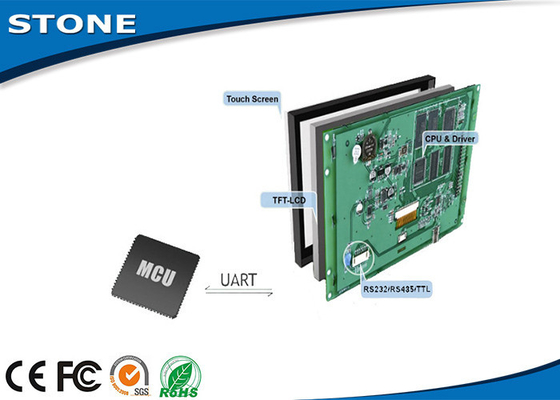

働き主義
TFT-LCD モジュールは命令によって主要なコントローラーと、そして伝達し合います
主要なコントローラーは命令を受け取った後働くために機械を制御します。
以下の事項に注意して下さい:: 主要なコントローラーはあらゆる MCU のエンジニアによって設計することができます。
プロダクト資格
プロダクト映像
