モデル: | STA065WT-01 | サイズ(インチ): | 6.5" |
---|---|---|---|
解像度: | 640×RGB×480 | ピクセル間隔: | 0.1905mm×0.0635mm (H×V) |
発光色: | 65536 色(16 ビット) | 観覧区域: | 135.9mm×88.7mm |
ハイライト: | 注文 lcd モジュール,tft の表示モジュール |
製品特性
製品の説明
1.使用されるように接触コントローラー及び TFT-LCD の表示システム
2.簡単な「命令によってあらゆる MCU によって制御されて」置きます
3.安価 HMI 装置
ソフトウェア記述
私達は TFT-LCD モジュールを使用するために 3 簡単なソフトウェアを提供します。
1.補助ソフトウェア: 映像およびファイルを TFT-LCD モジュールにアップロードし、命令を示すため。
2.タッチ・コントロール ソフトウェア: コントロール・ファイルを作成するため。
3.壷ソフトウェア: フォント ファイルを作成するため。
利点
CPU 及び運転装置を使って |
MCU によって制御される |
命令による表示映像のテキストのカーブ |
65536 色 TFT の表示 |
タッチ画面 |
RS232/RS485/TTL UART インターフェイス及び USB 港 |
広い電圧範囲 |
多くので広く利用されたさまざまな産業分野 |
使いやすい! 強力な機能! セービングの費用および時間! |
接触コントローラー、TFT-LCD の表示システム、等として使用される。 |
プロダクト変数
モデル: STA065WT-01 (高度のタイプ)
物理的な変数 |
モデル: |
STA065WT-01 |
サイズ(インチ): |
6.5' 「 |
|
決断: |
640×RGB×480 |
|
ピクセル間隔: |
0.1905mm×0.0635mm (H×V) |
|
色: |
65536 色(16 ビット) |
|
観覧区域: |
135.9mm×88.7mm |
|
全体寸法: |
135.6mm×84.7mm×16.5mm (T) N)/18.5mm ( |
|
純重量: |
250g (T) N)/325g ( |
|
TFT のパネル: |
+Level の企業のパネル |
|
タッチ画面: |
企業のレベル 4 ワイヤー抵抗 またはタッチ画面なしで任意です。 |
|
|
||
バックライト変数 |
バックライトのタイプ: |
LED |
明るさ: |
800cd/m2 (明るさは 100 つのレベルで調節可能である場合もあります。) |
|
対照: |
500:1 |
|
バックライトの生命: |
50000 時間 |
|
視野角: |
70°/70°/50°/70° (L/R/U/D) |
|
働く温度: |
-30℃ | +85℃ |
|
働く湿気: |
60℃、90% |
|
保管温度: |
-30℃ | +85℃ |
|
スクリーン モード: |
デジタル |
|
|
||
パフォーマンス パラメータ |
CPU: |
皮質 M3 STM32F103 200MHz |
LCD のコントローラー: |
CPLD EPM240 |
|
リフレッシュ レートを: |
60Hz |
|
切り替え速度を描いて下さい: |
30ms/picture (33 pictures/s) |
|
フラッシュ・メモリ: |
標準的な 2GB の延長 4GB |
|
映像のための記憶量: |
314 のイメージ |
|
インターフェイス: |
RS232 /TTL UART インターフェイス (RS485 にそう伸ばして下さい。) |
|
映像のダウンロード: |
MiniUSB2.0 (12Mbps) |
|
電圧範囲: |
DC4.5V | 35V (典型的な価値: 12V) |
|
力: |
3.5W |
テスト レポート |
|
MTBF: |
4,250,000 H |
働く温度: |
-30℃ | +85℃ |
空気湿気: |
60℃、90% |
連続的な振動テスト: |
10-55Hz、1.5mm、10G |
影響加速テスト: |
6ms、100G |
ESD のテスト: |
10KV |
放射の信頼性のテスト |
44W |
すべてのモデル
TFT LCD モジュールの主要なサイズ |
|
サイズ |
決断 |
3.5" |
320×RGB×240 |
4.3' 「 |
480×RGB×272 |
5.0" |
640×RGB×480 |
5.6' 「 |
640×RGB×480 |
5.7" |
640×RGB×480 |
6.5' 「 |
640×RGB×480 |
7.0' 「 |
800×RGB×480 |
8.0' 「 |
800×RGB×600 |
8.4' 「 |
800×RGB×600 |
10.2 ' 「 |
1024×RGB×600 |
10.4 ' 「 |
800×RGB×600 |
12.1 ' 「 |
1024×RGB×768 |
15.0 ' 「 |
1024×RGB×768 |
15.6 ' 「 |
1366×RGB×768 |
18.5」 |
1366×RGB×768 |

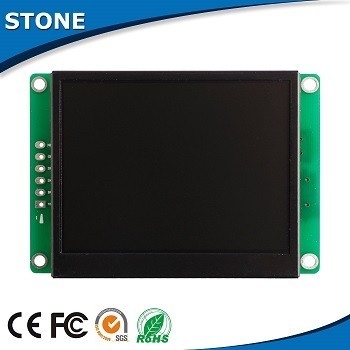

プロダクト映像
