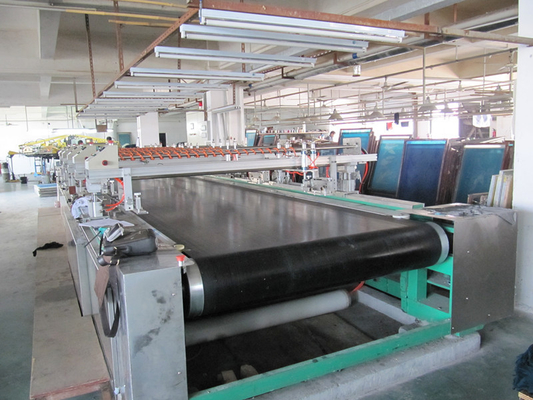

敷物/非のためのフル オートマチックのサーボ フラット スクリーン スクレーパーの生地の印字機編まれた生地

敷物/非のためのフル オートマチックのサーボ フラット スクリーン スクレーパーの生地の印字機編まれた生地

適用

フラット スクリーン印字機は敷物、毛布および厚い生地のために適しています。 非編まれた生地の印刷の強い浸透。

技術的な変数:

1. 機械の幅: 1800-4000mm
2. 色: 1-18。
3. 設計速度: 1~45m/min
4. 印刷された形態: フラット スクリーン、磁気圧力印刷のネットワーク箱
5. 全機械の力: 95KW
6. 熱源: 熱行なうオイル暖房部屋
7. 形のサイズ: 58000*5500*3800MM

技術的な特性

1. 全伝導ベルトは高速動きの間にコンピュータによって調査を、採用します世界の導く topspeed フル オートマチックの補償を、解決します伝導ベルトの肯定的否定的な間違いを自動的に制御します。
2. 伝導ベルトの運転カップリングは伝導二重モーターのよりよい同時性配線、クランプ剛性率をより速い応答および高精度を達成するために干渉適合、採用します。
3. 全機械は三菱 LCD タッチ画面、高精度の数位置の制御 precison です 0.001MM の決断によってが次のとおりであるエンコーダーです: 131072P/REV のオリエンテーション モジュールの操作率は 1.7 百万 /minute です。
4. 全デジタルの高精度の二重サーボ伝導帯の位置方式は日本 Yasukawa SGDM-1AADA システムを採用します。
5. センター・コントロールのキャビネットはすべて日本 Yasukawa SGDM-1AADA および三菱プロダクトを採用します。
6. 高精度の減力剤は日本三菱減力剤を採用します。
7. 伝導ドライブ二重ローラー軸受けは NSK の高精度軸受けを採用します。
8. 印刷ベルトはドイツ Seigling 高精度ベルト、モデル 6552 を採用します。
9. 5mm の良質の鋼板、SUS304 版が塗られる双方の取付けられている機械テーブル。
10. 機械側面はスクリーン・フレームの持ち上げを制御するために日本 Yasukawa サーボ モーターを採用します。
11. 塗られる）クリーニングのバッフル版が装備されているスクレーパー（および皮テーブルの接着剤と装備されている。

フル オートマチックの織物の印刷プロセス:

オープン幅の供給の→平たい箱の→ 張力のない パッチの→の自動スクイージの印刷の→の供給に→のオーブンの→のオープン幅の取ることを渡る自動開始

例えば: KD-300 プリンター 10 色

1. 印刷色: 10 の色刷のスクレーパー
2. 有効な印刷幅: 2800mm
3. 標準的な印刷の精密: ±0.1mm
4. 標準的な印刷パターン繰り返し: 2540mm
5. 標準的な印刷速度: 6~35m/min （スクレーパーの速度は調節することができます）
6. アルミ合金のスクリーン・フレームのサイズ: 3340×2740mm
7. 印刷のテーブルのサイズ: テーブルは長い 51000mm です
8. プリンターの重量: およそ 42 トン
9. プリンター塗布: 異なった種類の絹か、化学繊維か、綿かの、編まれるか、または編まれた生地を印刷するために適した。
