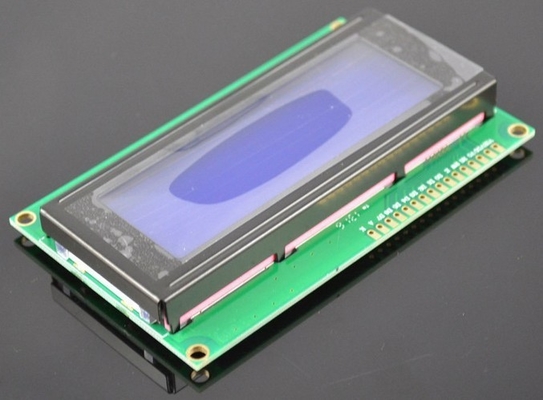

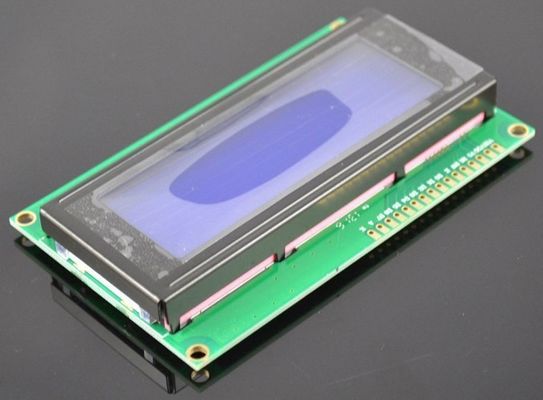

Arduino SPLC780 のコントローラーの青のバックライトのための 2004A 20x4 5V の特性 LCD の表示モジュール

記述:

これらの関係をするのにあなたの solderless 回路盤およびワイヤー ジャンパーを使用して下さい:

*Use Arduino のための GND ピンへの多数の関係をする回路盤の柵
*For の電位差計の関係は、電位差計の他のピンの中心ピンおよび LCD 3 をから Arduino GND に関係にピンで止めさせますどちらかを使用します
余分な流れを避けるのに**現在の制限抵抗器か電位差計（40 オームの最低）は使用されるべきです。 それはそのようなことを見るべきです:
ソフトウェア

運転者コードはここにあります: /* ------------------------------------------------------------------------------- */
//の特性 LCD の例コード
//www.hacktronics.com
#include
//の関係:
//の rs （Arduino ピン 12 への LCD ピン 4）
//rw （Arduino ピン 11 への LCD ピン 5）
//は可能になります（LCD ピン 6）への Arduino ピン 10
//LCD ピン 15 への Arduino ピン 13
//LCD ピン d4、d5、d6、Arduino への d7 は 5 つ、4、3、2 をピンで止めます
LiquidCrystal lcd （12、11、10、5、4、3、2）;
int のバックライト = 13; //ピン 13 はバックライトを制御します
無効の組み立て（）
{
pinMode （バックライト、出力）;
digitalWrite （バックライト、高い）; //の回転バックライト。 それを消すために LOW 「の「を HIGH 取り替えて下さい。
lcd.begin （20,4）; //のコラム、列。 16x2 LCD、等のために 16,2 を使用して下さい。
lcd.clear （）; ブランク画面との//の開始
lcd.setCursor （0,0）; //はコラムに 0 の列 0 （最初の列）置きましたカーソルを
lcd.print （「こんにちは、世界」）; 好むものは何でも//の変更このテキストへの。 それをきれい保って下さい。
lcd.setCursor （0,1）; //はコラムに 0 の列 1 カーソルを置きました
lcd.print （「keyes」）;
4 列 LCD があれば//、uncomment 最下の列に書くべきこれらのライン
//は上記の lcd.begin の（）声明を変え。
//lcd.setCursor （0,2）; //はコラムに 0 の列 2 カーソルを置きました
//lcd.print （「列 3"）;
//lcd.setCursor （0,3）; //はコラムに 0 の列 3 カーソルを置きました
//lcd.print （「列 4"）;
}
無効のループ（）
{
}
/* ------------------------------------------------------------------------------- */
今 LCD_example と呼ばれたホールダーがあります
Arduino ソフトウェアを始め、File->Sketchbook->Open をかちりと鳴らすことによって例プログラムに荷を積んで下さい
LCD_example のホールダーに運行し、選んで下さいか。LCD_example.pde か。 ファイル。
かちりと鳴ることによってあなたの Arduino にプログラムを移して下さいか。入力/出力板へのアップロードか。 ボタン。 、LCD のアップロードの後で見るべきです:
こんにちは、世界
