10.1 インチ MCU LCD の 220.4 × 129.1 見る区域 65K TFT LCD のタッチ画面
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 表示スケール: | 16:9 | 解像度: | 1024*600 |
|---|---|---|---|
| 原色: | 65K | CPUの: | 皮質 |
| バックライト: | LEDが | インターフェイス: | RS232/RS485/CMOS/USB |
| LCD のクラス: | A | ||
| ハイライト: | lcd のグラフィック ディスプレイ モジュール,LCD のパネル モジュール |
||
10.1 インチ MCU LCD の 220.4 × 129.1 見る区域 65K TFT LCD のタッチ画面
利点:
|
CPU 及び運転装置を使って |
|
MCU によって制御される |
|
命令による表示映像のテキストのカーブ |
|
65536 色 TFT の表示 |
|
タッチ画面 |
|
RS232/TTL UART インターフェイス及び USB 港 |
|
広い電圧範囲 |
|
多くので広く利用されたさまざまな産業分野 |
|
使いやすい! 強力な機能! セービングの費用および時間! |
プロダクト変数
モデル: STI101WT-01 （産業タイプ）
|
物理的な変数 |
|
|
モデル |
STI101WT-01 |
|
サイズ（インチ） |
10.1」 |
|
決断 |
1024×RGB×600 |
|
ピクセル間隔 |
× 0.1905 mm の 0.0635 mm （H×V） |
|
色 |
65536 色（16 ビット） |
|
観覧区域 |
220.4mm×129.1mm |
|
全体寸法 |
246.5mm×147.8mm×16.5mm （T） N）/18.5mm （ |
|
純重量 |
765g （T） N）/795g （ |
|
TFT のパネル |
水平な企業のパネル |
|
タッチ画面 |
企業のレベル 4 ワイヤー抵抗 またはタッチ画面なしで任意です。 |
|
バックライト変数 |
|
|
バックライトのタイプ |
LED |
|
明るさ |
500 cd/m2 （明るさは 100 つのレベルで調節可能である場合もあります。） |
|
対照 |
500:1 |
|
バックライトの生命 |
30,000 時間 |
|
視野角 |
70°/70°/50°/60° （L/R/U/D） |
|
働く温度 |
-20°C | +70°C |
|
働く湿気 |
60°C、90% |
|
保管温度 |
-30°C | +85°C |
|
スクリーン モード |
デジタル |
|
パフォーマンス パラメータ |
|
|
CPU |
CortexM3 STM32F103 |
|
LCD のコントローラー |
CPLD EPM240 |
|
リフレッシュ レートを |
60 の Hz |
|
映像の切り替え速度 |
46 ms/picture （22 pictures/s） |
|
フラッシュ・メモリ |
標準 128m の延長 4GB |
|
映像のための記憶量 |
236 のイメージ |
|
インターフェイス |
RS232/TTL UART インターフェイス （RS485 にそう伸ばして下さい。） |
|
映像のダウンロード |
MiniUSB 2.0 （12Mbps）及び SD カード |
|
電圧範囲 |
DC5.0V | 20V （典型的な価値: 12V） |
|
力 |
5.0 W |
|
テスト レポート |
|
|
MTBF |
4,250,000 H |
|
働く温度 |
-30 °C | +85°C |
|
空気湿気 |
60°C、90% |
|
連続的な振動テスト |
10-55Hz、1.5mm、10G |
|
影響加速テスト |
6ms、100G |
|
ESD のテスト |
10KV |
|
放射の信頼性のテスト |
44W |
|
TFT LCD モジュールの主要なサイズ |
|
|
サイズ |
決断 |
|
3.5" |
320*240 |
|
4.3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5.6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10.4」 |
800*600 |
|
12.1」 |
800*600 |
|
15.1」 |
1024*768 |
他のモデル
|
TFT LCD モジュールの主要なサイズ |
|
|
サイズ |
決断 |
|
3.5" |
320*240 |
|
4.3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5.6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10.4」 |
800*600 |
|
12.1」 |
800*600 |
|
15.1」 |
1024*768 |
操作:
使いやすい、あなたがする必要があるたった 3 つのステップがあります。
1. その「グラフィカル ユーザー インタフェース」のグループを必要性設計して下さい。
2. RS232、RS485 港か TTL の論理によって直接私達の TFT-LCD モジュールによってあなたの装置を接続して下さい。
3. 「命令によって TFT モジュールを働かせるためにあらゆる MCU のための制御プログラムを置きます」書いて下さい。
働き主義:
TFT-LCD モジュールは命令によって主要なコントローラーと伝達し合い、それから主要なコントローラーは命令を受け取った後働くために機械を制御します。
以下の事項に注意して下さい:: 主要なコントローラーはあらゆる MCU のエンジニアによって設計することができます。
ソフトウェア記述
私達は TFT-LCD モジュールを使用するために 3 簡単なソフトウェアを提供します。
1.補助ソフトウェア: 映像およびファイルを TFT-LCD モジュールにアップロードし、命令を示すため。
2.タッチ・コントロール ソフトウェア: コントロール・ファイルを作成するため。
3.壷ソフトウェア: フォント ファイルを作成するため。
保証期間
1. 保証期間は配達の後の 3 年を持続させます。
2. 保証期間に技術的なまたは質問題があれば、私達は商品が新製品と無条件で取替えられることを保証します。

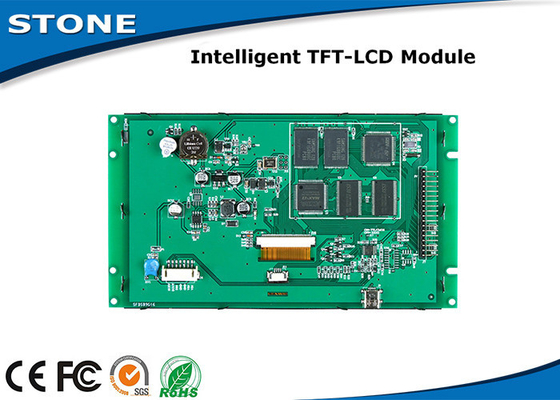

プロダクト映像:
